PROJET FRANCE 2030 – DEPLOIEMENT DE CAPTEURS IOT SATELLITAIRES

(IOT : Internet Of Things, Internet des objets)

Dans le cadre du programme national France 2030, l’Entente pour la forêt méditerranéenne et la société Kinéis déploient une première phase d’expérimentation opérationnelle de capteurs IoT connectés par satellite.

Ce projet, soutenu par le CNES, vise à tester sur le terrain des solutions innovantes permettant d’améliorer la surveillance environnementale et la prévention des risques, notamment dans les zones sensibles aux incendies.

Deux cas d’usage prioritaires sont étudiés :

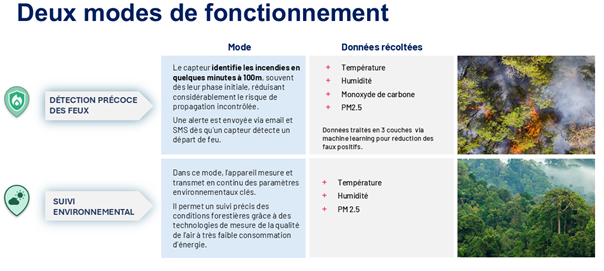

• Détection précoce des départs de feu en forêt et suivi des données environnementales, grâce à des capteurs autonomes installés en milieu forestier ;
• Surveillance des citernes DFCI et de retardant, essentielles aux dispositifs de lutte contre les incendies de végétation.

Ce déploiement a pour objectif d’évaluer les performances opérationnelles de ces technologies connectées à une constellation française de satellites (KINEIS) dédiée à l’Internet des objets (IoT).

DEPLOIEMENT DES CAPTEURS FEUX DE FORETS

Afin d’accompagner les équipes dans le déploiement et l’utilisation des capteurs, trois guides vidéo présentent les différentes étapes de mise en œuvre.

Guide d’administration

Ce guide présente les étapes de paramétrage et de gestion des capteurs via la plateforme « Dryad App », il comprend le paramétrage de l’espace utilisateur, la création de plans de déploiement de capteurs ainsi que la consultation des données récoltées :

https://www.youtube.com/watch?v=MecbE5H9Ta8

Il permet notamment de :

• Configurer l’espace Dryad App ;
• Créer les organisations et comptes utilisateurs ;
• Définir les sites d’installation ;
• Élaborer et valider les plans de déploiement des capteurs ;
• Consulter les données collectées.

Liens des plateformes associées :

• Dryad App : https://dryad.app/login
• Plateforme de visualisation : https://openvalabre.fr/

Guide d’utilisation

Ce guide détaille le processus d’activation des capteurs sur le terrain :

https://www.youtube.com/watch?v=UIfrfhr4L7E

Prérequis

Pour réaliser l’activation des capteurs, il est nécessaire de disposer des éléments suivants :

• Application mobile Silvanet Deployment (iOS / Android) ;
• Compte utilisateur Dryad transmis par l’administrateur ;
• Fonction NFC activée de l’appareil mobile.

Étapes principales

• Lancer l’application Silvanet Deployment sur le mobile ;
• Sélectionner le projet concerné ;
• Choisir le capteur à activer (liste ou carte) ;
• Activer le capteur grâce à la technologie NFC.

Les données collectées sont ensuite accessibles via la plateforme : openIOT

https://openvalabre.fr/

Guide d’installation

Ce guide présente les étapes d’installation physique des capteurs sur le terrain :

https://www.youtube.com/watch?v=ZDpR1SAOrxs

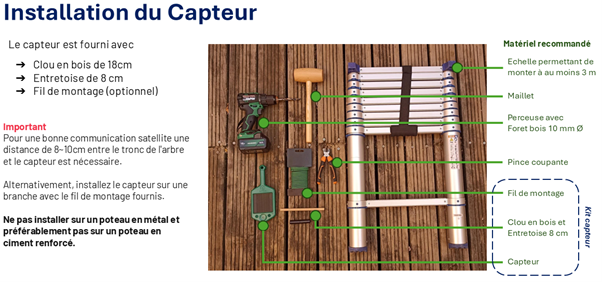

Matériel nécessaire

Pour l’installation du capteur avec son kit (capteur, tige en bois, écarteur, câble) nécessite :

• Maillet
• Perceuse
• Foret bois de 10 mm
• Échelle (3 mètres)
• Pince coupante

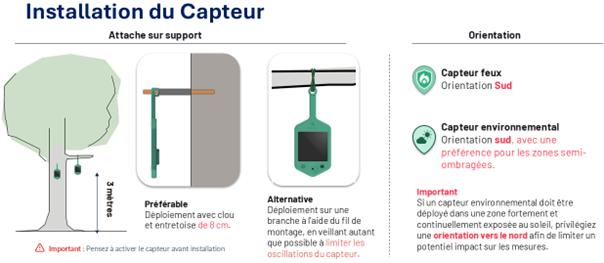

Procédure d’installation :

1. Activer le capteur via l’application mobile ;
2. Identifier l’arbre support de l’installation ;
3. Se positionner sur la face exposée au soleil en journée ;
4. Installer le capteur à au moins 3 mètres du sol ;
5. Percer le tronc avec le foret bois ;
6. Préparer le kit capteur pour l’installation ;
7. Fixer le capteur dans le tronc à l’aide du maillet.

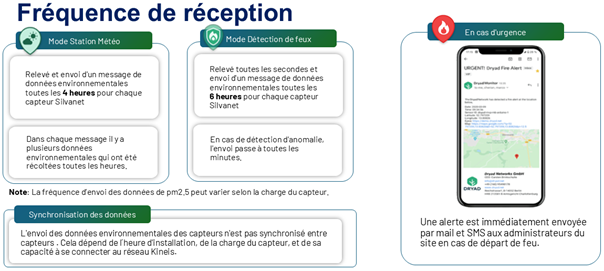

Une fois installé, le capteur transmet automatiquement ses données via le réseau satellitaire IoT.

CAPTEURS DE SURVEILLANCE DES CITERNES DFCI & RETARDANT

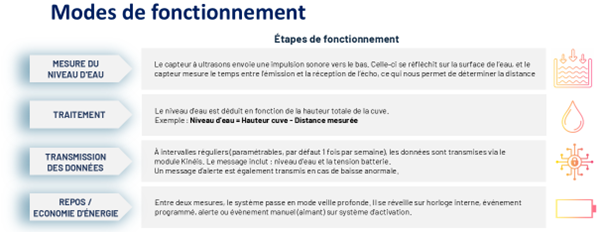

En complément des capteurs feu et environnementaux, le projet prévoit également l’expérimentation de capteurs satellitaires destinés à surveiller les niveaux d’eau et de retardant dans les citernes.

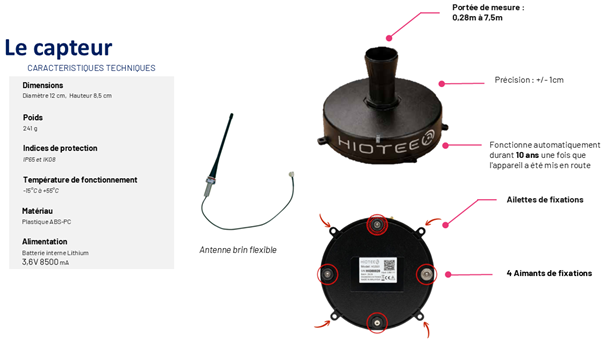

Vous pouvez retrouver une première vidéo expliquant les différentes étapes d’installation d’un capteur satellitaire aimanté sur citerne DFCI ci-dessous :

https://www.youtube.com/watch?v=AcbcLZQJZgU

DOCUMENTATION COMPLEMENTAIRE

La documentation technique associée au projet comprend :

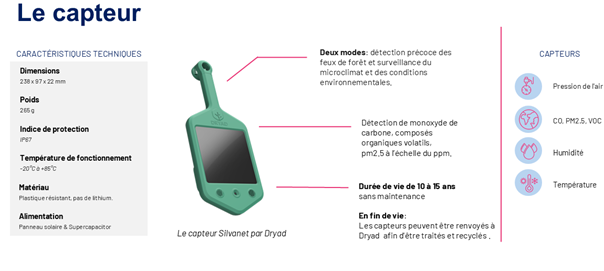

• Fiche technique des capteurs feu DRYAD ;
• Fiche des équipements d’installation terrain DRYAD ;
• QR-Code de connectivité satellitaire fournies par notre partenaire Kinéis.
• Fiche technique des capteurs citerne HIOTEE (à venir) ;

Ressources disponibles en téléchargement :

• Fiche technique Capteurs Feux (DRYAD)

• KINEIS capteurs feux et citernes (QR Code)
• Fiche des équipements d’installation terrain (DRYAD)
